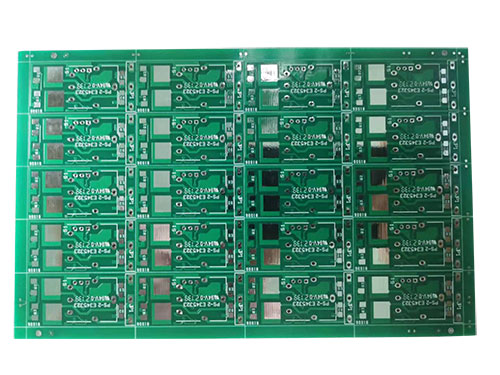

高頻PCB電路設計是一個非常復雜的設計過程，其布線對整個設計至關重要!那么，高頻PCB電路布線方法都有哪些？

1、多層板布線

在PCB Layout階段，合理的選擇一定層數的印制板尺寸，充分利用中間層來設置屏蔽，更好地實現就近接地，并有效地降低寄生電感和縮短信號的傳輸長度，同時還能大幅度地降低信號的交叉干擾等。

2、電子器件管腳間的引線彎折越少越好

引線最好采用全直線，需要轉折，可用45度折線或者圓弧轉折，滿足這一要求卻可以減少高頻信號對外的發射和相互間的耦合。

3、器件管腳間的引線越短越好

信號的輻射強度是和信號線的走線長度成正比的，高頻信號引線越長，就越容易耦合到靠近它的元器件上去。

4、器件管腳間的引線層間交替越少越好

指元件連接過程中所用的過孔(Via)越少越好，減少過孔數能顯著提高速度和減少數據出錯的可能性。

5、注意信號線近距離平行走線引入的“串?dāng)_”

由于高頻信號沿著傳輸線是以電磁波的形式傳輸?shù)模盘柧€會起到天線的作用，電磁場的能量會在傳輸線的周圍發射，信號之間由于電磁場的相互耦合而產生的不期望的噪聲信號稱為串?dāng)_。

6、電源引腳增加高頻退藕電容

每個集成電路塊的電源引腳就近增一個高頻退藕電容，可以有效地抑制電源引腳上的高頻諧波形成干擾。

7、高頻數字信號地線和模擬信號地線做隔離

通常情況下，對高頻數字信號的地線和模擬信號的地線是要做隔離的，可以采用在合適位置單點互聯的方式，或者采用高頻扼流磁珠互聯的方式。

8、避免走線形成的環路

各類高頻信號走線盡量不要形成環路，若無法避免則應使環路面積盡量小。

9、保證良好的信號阻抗匹配

信號在傳輸?shù)倪^程中，當阻抗不匹配的時候，信號就會在傳輸通道中發生信號的反射，反射會使合成信號形成過沖，導致信號在邏輯門限附近波動。

10、保持信號傳輸?shù)耐暾?/p>

保持信號傳輸?shù)耐暾裕乐褂捎诘鼐€分割引起的“地彈現象”。
